유압 압력 제어 밸브 4가지를 소개합니다. 카운터 밸런스 밸브 / 무부하 밸브 / 압력 스위치 / 유체 퓨즈
유압 압력 제어 밸브란 유압 회로, 공압 회로 내에 최고(설정) 압력 이상이 되면 유체, 기체를 분출함으로써 설계자가 설정한 압력을 유지시켜주는 밸브입니다. 압력 제어 밸브가 회로 내에 압력을 유지해 주는 방법은 밸브 내부에 있는 스프링이 주요 역할을 합니다.
스프링은 탄성력이라는 외부의 힘에 저항하려는 힘을 가지고 있는데 회로 내 최고(설정) 압력을 넘어서는 순간 스프링이 가지고 있는 탄성력이 사라지게 됩니다. 이때 유압이나 공기압이 출구로 분출되면서 유압 회로 내에 압력을 일정하게 유지시켜주는 것입니다.
오늘은 릴리프 밸브, 감압 밸브, 압력 시퀀스 밸브 다음으로 카운터 밸런스 밸브, 무부하 밸브, 압력 스위치, 유체 퓨즈에 대해서 소개해드리려고 합니다.
* 유압이란 압력이 주어진 기름이나 물이 동력을 전달함으로 기계가 작동하는 것을 말한다.

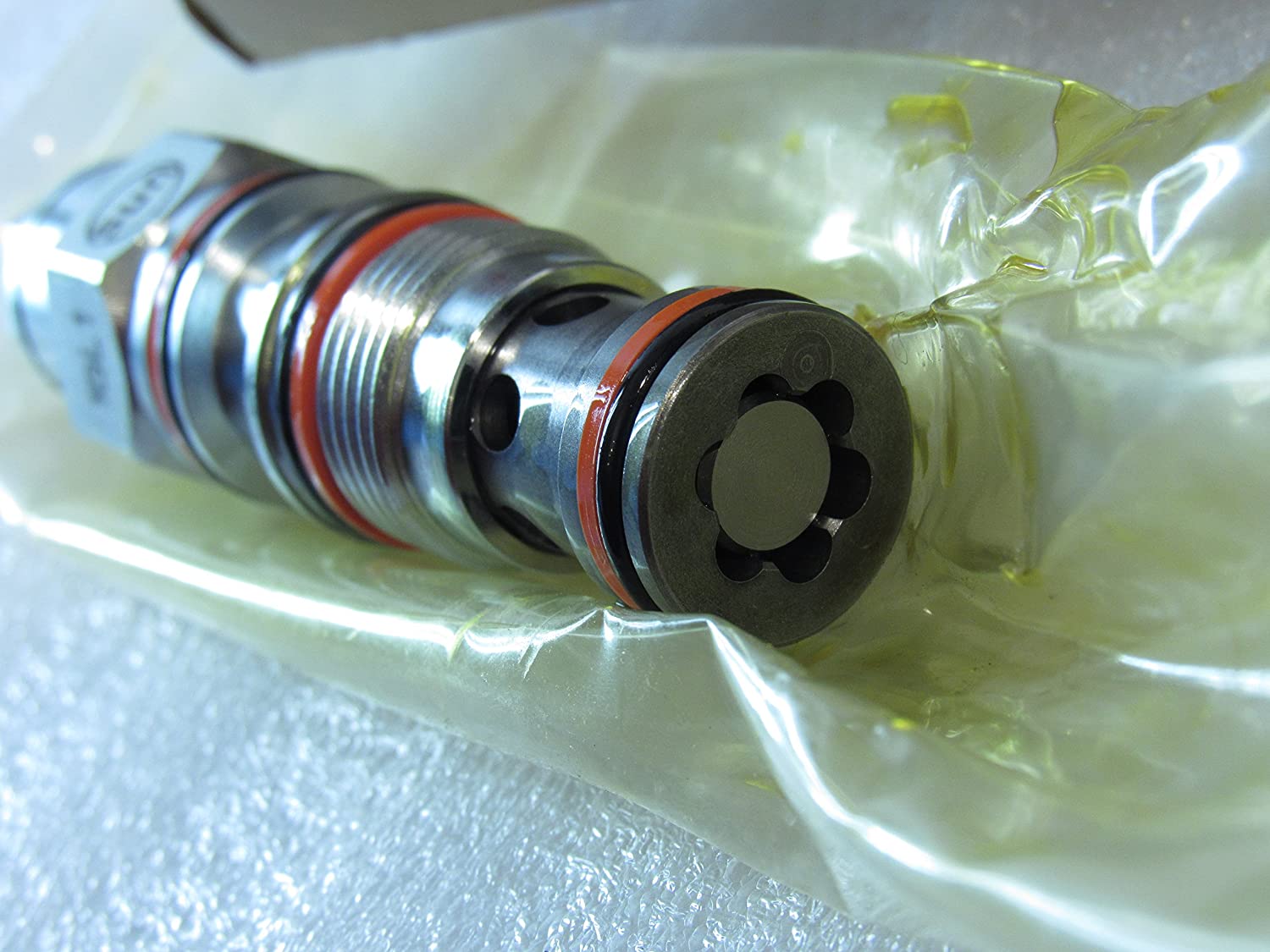

산업 현장의 리프트는 카운터 밸런스 밸브에 의해서 제어됩니다.
- 카운터 밸런스 밸브는 배압을 일으켜 실린더가 중력에 의한 낙하를 방지하기 위하여 압력을 제어하는 밸브이다.
- 릴리프 밸브와 체크 밸브의 조합으로도 카운터 밸런스 밸브를 만들 수 있다.
- 문이 닫히기 전에 속도가 천천히 감소되는데 이때 카운터 밸런스 밸브를 사용한다.
- 카운터 밸런스 밸브는 건설 현장의 크레인이나 산업 현장의 리프트에 사용된다.
- 카운터 밸런스 밸브란 액추에이터의 속도와 압력을 제어할 수 있는 밸브이다.
* 배압이란 유체가 출구를 통해 배출될 때 유체의 압력을 말한다.
무부하 상태로 만들어 주는 '무부하 밸브'
- 무부하 밸브를 이해하기 전에 무부하 회로를 사용하는 이유에 대해서 이해해야 한다.
- 무부하 회로는 펌프가 작업을 중단할 시 안전, 비용, 내구성, 온도 등의 이유로 펌프를 무부하 상태로 만들기 위해서이다.
- 무부하 밸브란 펌프가 작동하지 않을 때 펌프의 오일을 탱크로 다시 되돌려 보내어 펌프를 무부하 상태로 만들어 주는 것이다.
- 무부하 밸브는 회로 내 압력이 설정값이 되면 무부하 상태로 유지한다. 설정값 밑으로 내려오면 다시 유체를 순환시켜 압력을 제어한다.
* 부하란 외부로부터 받은 에너지를 어떠한 일을 하는 데 사용하는 것이다.
* 무부하는 부하가 걸리지 않은 상태를 말한다.

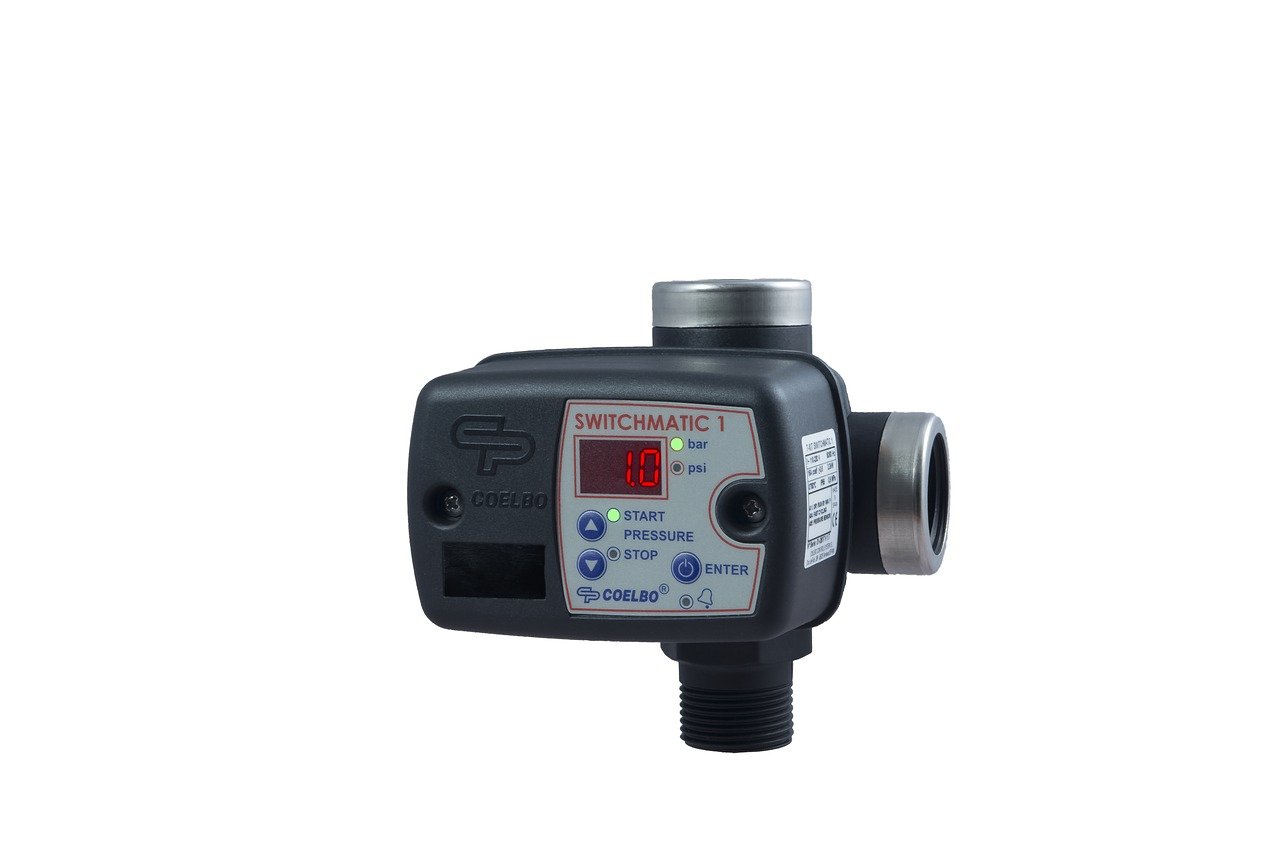

압력 스위치는 전기적인 신호를 이용하여 압력을 제어하는 스위치이다.
- 스위치는 전기 회로에서 전기의 흐름을 개폐시켜주는 역할을 한다.
- 압력 스위치는 스위치의 기능을 살려 유압 회로 내에 적용시킨 것이다.
- 입력 스위치란 유압 회로 내에 설정 압력에 도달하면 전기적 신호를 개폐하여 펌프의 작동을 제어한다. 설정 압력 이상이 되면 스위치가 움직여 압력을 설정 압력으로 유지해 준다.
- 주로 압력과 유공압 장비의 제어를 위해 사용된다.

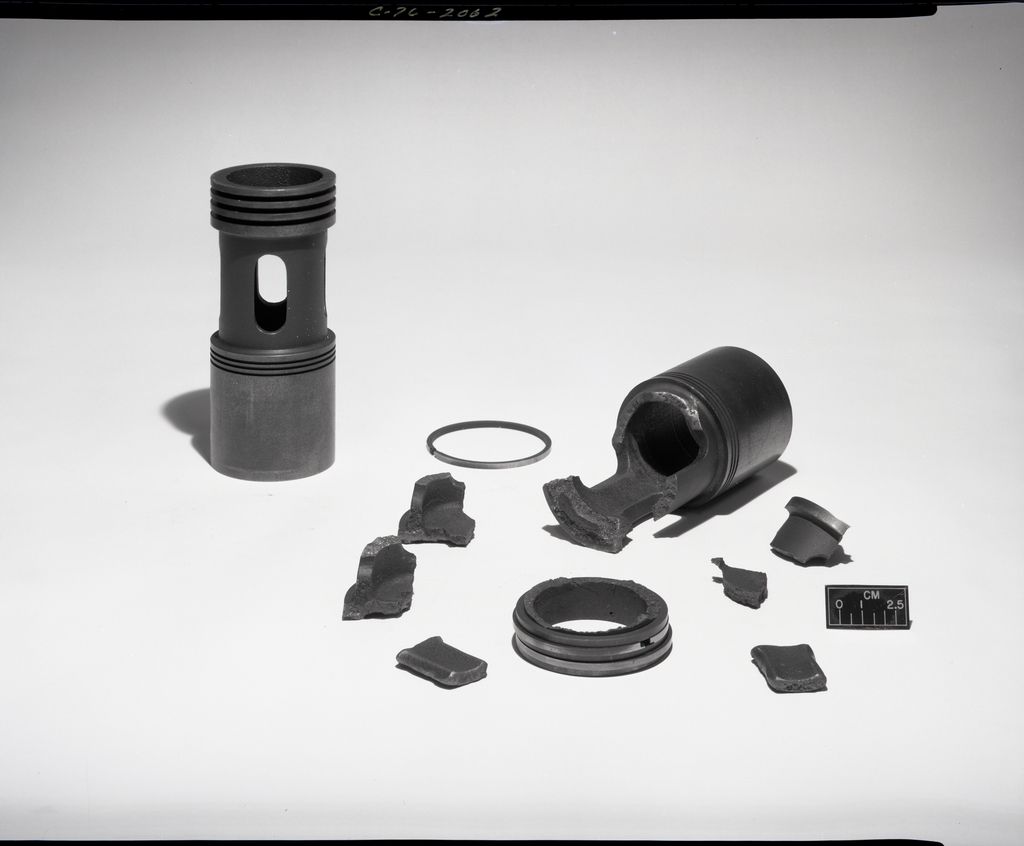

전기에서 전기 퓨즈를 사용하고 유체에선 유체 퓨즈를 사용합니다.
- 전기에서 퓨즈는 전자 제품과 전기 회로를 보호하고 사용자의 안전을 보호하기 위함이다.
- 전기 퓨즈는 과전류가 흐르면 전기가 전자 제품으로 흘러 들어가기 전에 퓨즈의 금속선이 녹아 전자 제품과 회로를 보호한다.
- 유체 퓨즈는 전기 퓨즈와 동일한 원리로 이용된다.
- 유체 퓨즈는 회로 내에 설정 압력 이상이 되면 퓨즈가 깨지므로 유체가 회로에 공급되지 못하도록 한다.
- 유체 퓨즈는 유체가 공급되는 기계에 압력 상승을 막고 보호하는 역할을 한다.
