[기술의 모든 것] 펌프의 종류 및 원리에 대해서 알아보자.

펌프의 종류 및 원리에 대해서 소개합니다.

펌프 정보



펌프는 우리 주변에서 쉽게 발견할 수 있습니다. 샤워할 때 물을 끓어 당기기 위해 사용되는 펌프, 홍수 시 물을 배수할 때 쓰이는 펌프, 배관 시스템의 압력을 높여서 유체의 흐름을 유지하거나 제어하는 펌프 등이 있습니다.



오늘은 펌프 종류 및 원리에 대해서 배워볼 것입니다. 펌프는 목적과 다양한 사용 방법에 따라 여러 종류의 펌프들이 있습니다. 오늘은 용적형(양정식) 펌프에 대해서 소개하겠습니다.





용적형 펌프의 대표 주자 피스톤 펌프입니다.

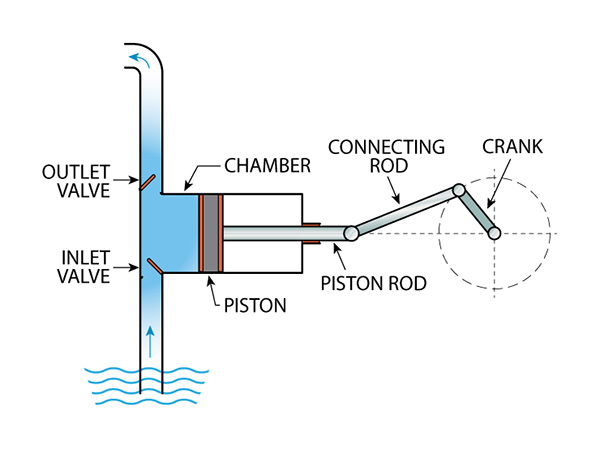

피스톤펌프



• 첫 번째 용적형 펌프는 피스톤 펌프입니다.
• 실린더 내부의 피스톤이 전진 후진 하면서 유체를 흡입하고 배출하는 역할을 합니다.
• 피스톤이 후진할 때는 실린더 내부 압력이 낮아지므로 유체가 피스톤 내부로 들어옵니다.
• 피스톤이 전진할 때는 내부 압력이 증가하여 유체가 피스톤 외부로 배출됩니다.
• 피스톤 원리 기술이 들어간 펌프입니다.



• 피스톤 펌프의 장점은 고압, 정밀 제어, 기체 액체 모두 사용 가능하다는 점입니다.
• 피스톤 펌프의 단점은 유지보수가 필요하며 빠른 속도로 제어가 힘들다는 점입니다.



용적형 펌프 두 번째는 기어 펌프입니다.

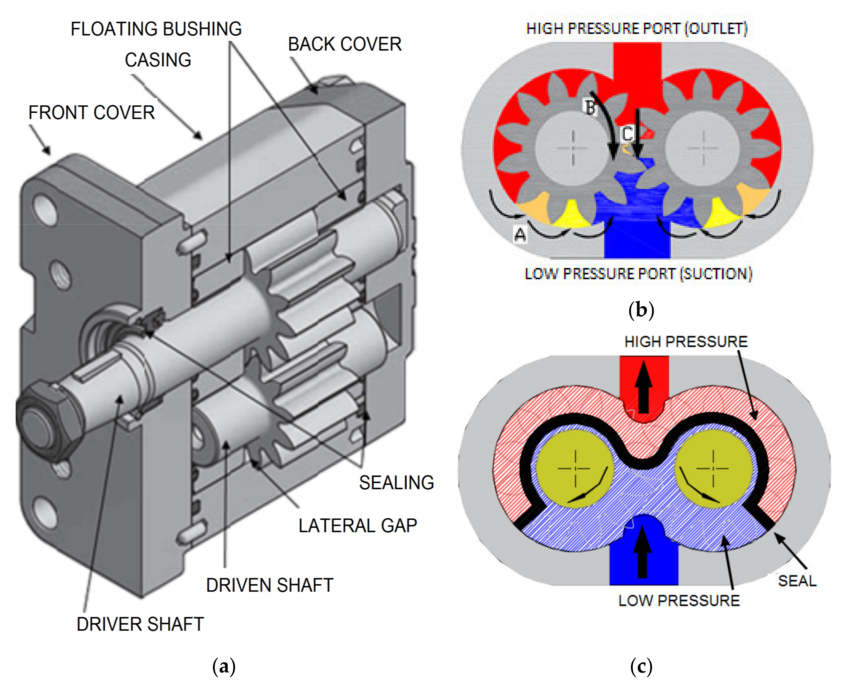

기어펌프



• 용적형 펌프 두 번 째는 기어 펌프입니다.
• 기어 펌프는 두 개의 톱니형 기어가 서로 맞물려 회전하면서 유체를 흡입하고 배출하는 방식입니다.
• 기어 펌프는 샤프트, 기어, 커버, 베어링 등으로 구성됩니다.
• 기어를 활용하여 사용하는 펌프 기술입니다.





• 기어 펌프의 장점은 점도가 높은 유체(페인트 등) 이송이 가능하다는 점입니다.
• 기어 펌프의 단점은 슬러지나 파우더가 있는 공정에 사용하기 힘들다는 점입니다.



펌프의 종류 및 원리 세 번째는 다이어프램 펌프입니다.

다이어프램 펌프



• 펌프 종류 및 원리 세 번째는 다이어프램 펌프입니다.
• 다이어프램은 한국말로 막입니다.
• 막이 진동하거나 왕복운동을 하면서 유체를 흡입하고 배출하는 기술을 가진 펌프입니다.
• 다이어프램이 후진할 때는 내부 압력이 감소하여 유체가 흡입됩니다.
• 다이어프램이 전진할 때는 내부 압력이 증가하여 유체가 배출됩니다.



• 다이어프램 장점은 점성이 높은 유체도 사용가능하며, 기밀성을 확보하여 누설이 없다는 점입니다.
• 다이어프램 단점은 고속 환경에서는 사용이 불가능하다는 점입니다.





기술이 집약된 펌프, 네 번째로는 스크루 펌프입니다

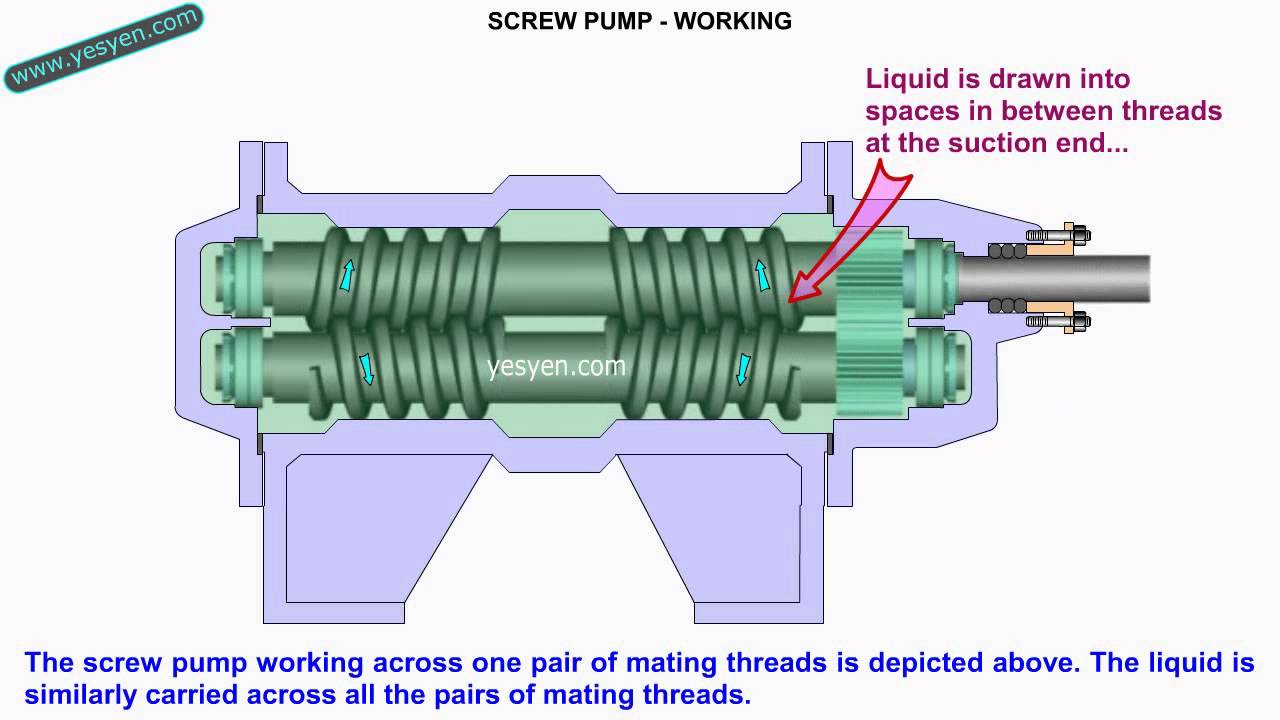

스크류 펌프





• 펌프의 기술, 네 번째로는 스크루 펌프입니다.
• 스크루 펌프는 스크루가 서로 맞물려 회전하면서 유체가 축 방향으로 이동하는 펌프입니다.
• 스크루펌프는 유체를 축방향으로 이동시키기 때문에 유체가 압축되지 않습니다.





• 스크루 펌프의 장점은 진동과 소음이 적으며 점성이 높은 유체 이동이 가능하다는 점입니다.
• 스크루 펌프의 단점은 가격이 비싸고 크기가 크며 무겁다는 점입니다.



마지막으로 소개할 펌프는 로터리 베인 펌프입니다.

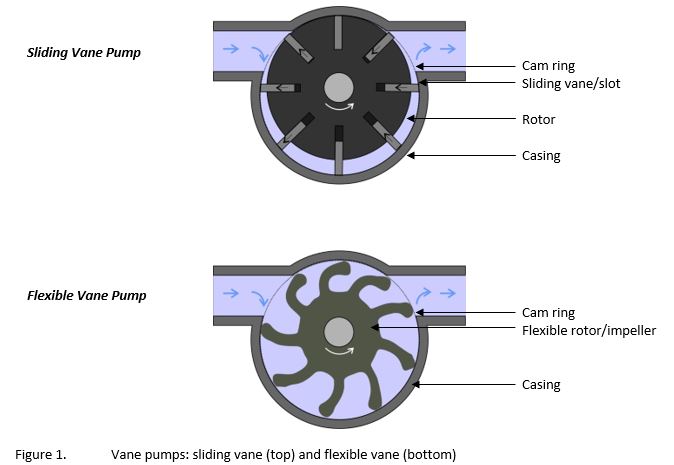

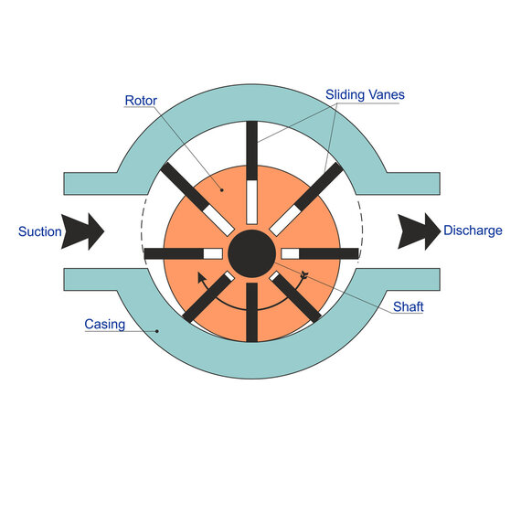

베인펌프





• 마지막으로 소개할 펌프는 로터리 베인 펌프입니다.
• 로터가 회전하면서 베인이 유체를 흡입하고 배출하는 구조입니다.
• 편심으로 로터가 회전할 때 체적이 팽창하면 유체를 흡입하고, 체적이 다시 줄어들면 유체가 압축되어 배출됩니다.



• 로터리베인 펌프의 장점은 소형이면서 경량이며 압력 및 진공 성능이 우수하다는 점입니다.
• 로터리베인 펌프의 단점은 베인과 하우징의 마찰로 인하여 주기적인 유지보수가 필요하다는 점입니다.



오늘은 용적형 펌프에 대해서 소개했습니다. 펌프는 우리 주변에서 쉽게 발견할 수 있으며 다양한 산업군에서 사용되고 있습니다. 펌프의 종류와 원리를 이해하고 있으면 일상생활에서도 큰 도움이 될 것이라고 생각됩니다.
